一、设备应用简介

 半自动钢网检查设备是一款专业针对印刷清洗后钢网的高精度检测设备，主要目的是针对清洗后的钢网进行品质管控，通过图像自动测量技术对标准钢网图像扫描和张力等参数的采集，再与清洗后的钢网进行比较，在设定误差范围内判定清洗后的钢网是否合格，同时自动记录和上传钢网清洗检测结果从而达到优化管控钢网的品质，实现信息链自动化管理；

本设备弥补了人工检测效率低、品质差、无法数据管理与追溯、无法进行工艺改善的缺陷，对印刷工艺的提升与管控，提供重要的参考依据。

二、 设备描述

1、设备简介（包括对基本功能的介绍）

1、 半自动钢网检查机是利用图像自动识别技术，通过对钢网图像和张力等参数的采集，与程式中设定的误差范围和参考值进行比较从而判断钢网是否符合要求的光学测量设备。

2、 传统的人工检查方式，对于无法保证检查的准确性，无法精确测量和对比，没有数据记录和分析对比，对于不同的钢网开孔工艺处理，在使用中对于品质产生的影响，无法进行精确的研究；

3、 设备操作简单，检查过程自动完成，不仅极大的提高了检测精度和速度，而且避免了人为判断因素，为判断钢网的好坏提供了直接、客观的量化数据；

4、 主要针对清洗后钢网，进行钢网网孔的正确性、合理性的测量和判定，以及对使用中的钢网品质进行监控，提前发现品质问题，预防因钢网品质原因而带来的批量性工艺问题；

5、 自动张力测试和记录，保存测试报告，监测钢网精度变化；

6、 提升自动化管控能力、及时的预防、发现、管控钢网问题带来的品质和效率问题；

7、 改善钢网开孔工艺，解决印刷机难题、提升 SPI 检测直通率；

8、 详细记录检测数据，并生成检测报告，完善工艺分析环节，为生产工艺改善提供支持；

2、系统组成：

1、 主体部分：钢铁烤漆焊接结构；

2、 控制部分：PLC+工控电脑；

3、 驱动部分：伺服电机驱动器；

4、 运动部分：伺服电机、皮带、导轨、滑块；

5、 反馈部分：光电开关、传感器、信号转接；

6、 光学部分：相机、镜头、光源、光源控制器；

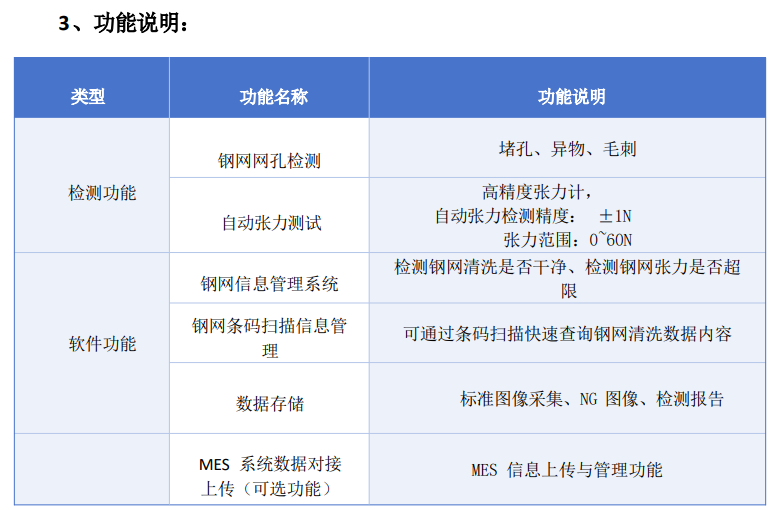

3、功能说明：

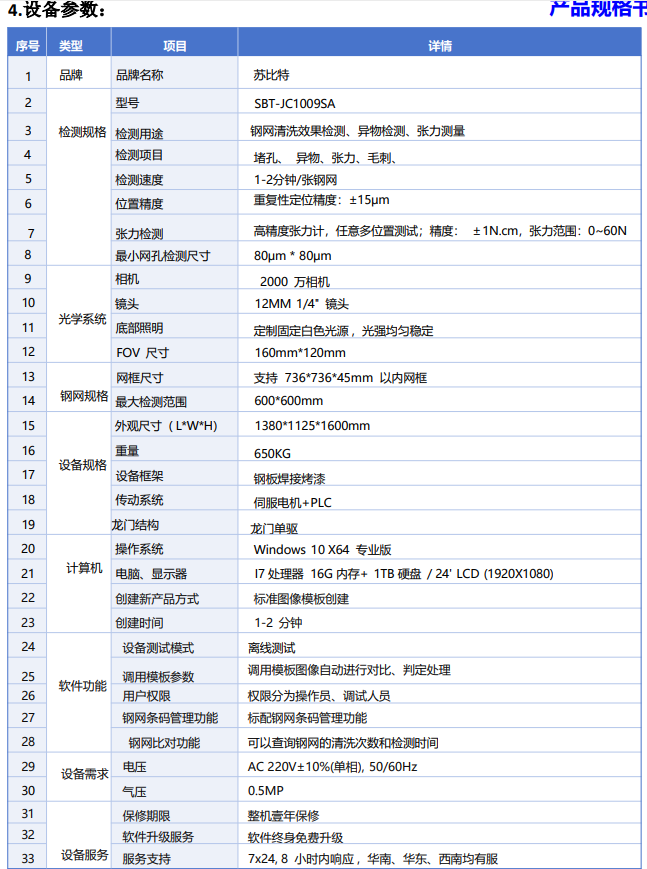

   4.设备参数：

序号	类型	项目	详情
1	品牌	品牌名称	苏比特
2	检测规格	型号名称	SBT-JC1009SA
3		检测用途	钢网清洗效果检测、异物检测、张力测量
4		检测项目	堵孔、 异物、张力、毛刺、
7		检测速度	0.9秒/FOV
8	检查精度	尺寸测量精度	0.2MM
9		位置精度	重复性精度 3~8%
10		张力检测	高精度张力计，任意多位置测试；精度： ±1N.cm，张力范围：0~50N
11		最小检测零件	80μm * 80μm
12	光学系统	相机	1200 万相机
13		镜头	1/2" 远心镜头
14		顶部照明	红色同轴光
15		底部照明	白色LED 灯源
16		FOV 尺寸	50mm*40mm
17	钢网规格	网框尺寸	支持 736*736*60cm 以内网框
18		最大检测范围	500*500mm
19	设备规格	外观尺寸（L*W*H）	1650*1400*1750mm
20		重量	800KG
21		设备框架	钢板焊接烤漆
22		传动系统	伺服电机+PLC
23	计算机	操作系统	Windows 10 X64 专业版
24		电脑、显示器	I7处理器 32G内存+ 1TB硬盘 / 24' LCD (1920X1080)
25		创建新产品方式	标准图像模板创建
26		创建时间	2～5 分钟
27	软件功能	设备测试模式	离线测试
