钢网检查机到底怎么选？

根据应用场景可清晰划分为钢网厂专用的生产型检测设备与SMT 工厂专用的使用型检测设备。

一、钢网厂专用：基于 GERBER 的全流程生产检测设备

（一）核心定位

钢网厂作为钢网设计与制造端，核心需求是钢网出厂前的合规性验证，确保成品钢网完全匹配客户 PCB 设计文件（GERBER），杜绝开孔错误、尺寸偏差等出厂缺陷，属于生产过程中的终检设备，贯穿钢网来料、加工、成品全环节。

（二）核心功能与检测项目

GERBER 文件导入与比对：支持导入标准 GERBER、LMD 等设计文件，设备自动生成理论标准模型，作为检测基准。3-5 分钟即可完成文件编程，适配不同规格钢网的快速切换检测。

全维度开孔精度检测

• 基础参数：开孔尺寸、面积、位置偏移检测，精度可达 ±10μm，面积测量 Gage R&R＜5%，满足精密钢网生产。

• 缺陷筛查：精准识别多孔、少孔、漏孔、开孔变形、边缘毛刺等致命缺陷，实现整板开孔全覆盖检测。

• 特殊检测：支持阶梯钢网厚度测量、孔壁平整度观测，适配半导体封装等高端钢网需求。

  基础物理性能检测：可选配钢网张力检测模块，采用机械式高精度张力计，精度 ±1N.cm，范围 0-70N，验证钢网张紧度是否符合出厂标准。

（三）设备特点与技术优势

• 高精度架构：采用 00 级大理石平台、全铸造龙门结构，经自然老化释放应力，搭配英国 Renishaw 光栅尺与德国 IDS 工业相机（分辨率 6.9μm），长期运行稳定性强。

• 全流程追溯：自动生成检测报告，包含缺陷位置、尺寸偏差、检测时间等数据，支持数据存档与溯源，满足客户审厂需求。

• 适配广：兼容不锈钢、镍合金等不同材质钢网，最小检测尺寸可达 30×30μm，覆盖消费电子、汽车电子、半导体等多领域

（四）典型应用场景

• 钢网原材料来料检测：验证基板材质、厚度及初始开孔是否符合设计要求。

• 加工过程抽检：激光切割 / 蚀刻后，筛查开孔变形、毛刺等加工缺陷。

• 成品出厂终检：100% 全检，对比 GERBER 文件，确保无漏检缺陷，出具合格报告。

二、SMT 工厂专用：无 GERBER 的使用过程管控设备

（一）核心定位

SMT 工厂作为钢网使用端，核心需求是钢网使用全生命周期的状态监控，无需原始设计文件，聚焦新钢网入库验收、生产后清洗复检、日常状态巡检，重点排查使用过程中产生的堵孔、异物、张力衰减等问题，属于生产辅助设备，保障印刷工序稳定性。

（二）核心功能与检测项目

无文件快速检测：无需导入 GERBER，新钢网首次使用前，通过模板学习功能，将当前钢网状态设为标准模板，后续检测以此为基准。

使用缺陷专项检测

• 堵孔与异物检测：识别网孔内锡膏残留、灰尘、纤维等异物，以及轻微堵孔、半堵孔问题，避免少锡、虚焊。

• 边缘检测：排查清洗后残留毛刺、防止印刷时锡膏拖尾、连焊。

• 张力检测：定期检测钢网张力，避免长期使用导致张力下降、钢网变形，影响印刷精度。

  清洗效果验证：钢网经超声波、水基清洗后，快速检测清洗洁净度，验证清洗工艺有效性，避免二次污染。

（三）设备特点与技术优势

• 操作简易：无需专业 CAD 技能，模板学习一键完成，检测流程简化，适配产线快速切换需求。

• 检测高效：标准钢网（130mm×100mm）检测时间约 50 秒，满足 SMT 产线高频次检测需求。

• 产线适配性强：体积紧凑，可集成于钢网清洗机旁或独立放置，支持数据对接 MES 系统，实现钢网使用状态实时上传。

• 成本优化：相较于钢网厂设备，简化 GERBER 比对模块，聚焦使用端核心缺陷，性价比更高。

（四）典型应用场景

• 新钢网入库验收：核对钢网外观、开孔完整性、张力，确认无运输损伤后入库。

• 生产前巡检：快速排查上批次生产残留异物、轻微堵孔，提前规避印刷不良。

• 清洗后复检：验证清洗效果，杜绝锡膏残留、清洗剂残留等问题。

• 定期维护检测：每周 / 每月检测张力、孔壁状态，及时淘汰老化、损伤钢网。

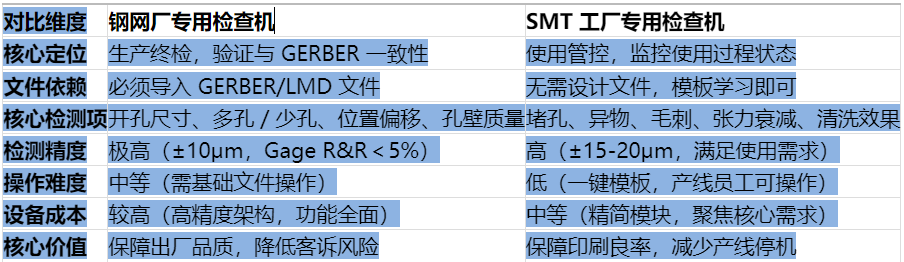

三、两类钢网检查机核心差异对比表

四、行业现状与发展趋势

（一）市场需求增长

随着 SMT 工艺向微型化、高精度发展（如 01005 元件、Mini LED 封装），钢网开孔尺寸缩小至 50μm 以下，人工检测效率低、漏检率高（约 20%-30%），自动化钢网检查机替代人工已成必然趋势。2025 年中国钢网检测相关设备市场规模超 26 亿元，年增速 14% 以上。

（二）技术融合升级

AI 智能识别：搭载 AI 视觉算法，自动分类缺陷类型（堵孔、毛刺等），检测准确率提升至 99% 以上，减少人工复核。

数据互联：全面支持 SECS/GEM 协议，对接 MES、SPI 等系统，实现钢网检测数据、印刷良率数据联动分析，追溯不良根源。

（三）选型建议

• 钢网厂：优先选择高精度、GERBER 兼容、全缺陷覆盖的设备，重点关注平台稳定性、相机分辨率及报告追溯功能，适配多规格、高端钢网生产需求。

• SMT 工厂：优先选择操作简便、检测高效、MES 对接便捷的设备，聚焦堵孔、异物、张力检测核心功能，平衡成本与实用性，适配产线高频次检测场景。

五、总结

钢网检查机作为 SMT 产业链的 “品质守门员”，钢网厂专用设备聚焦出厂合规性，以 GERBER 比对为核心，筑牢钢网品质第一道防线；SMT 工厂专用设备聚焦使用稳定性，以无文件快速检测为核心，保障印刷工序持续高效运行。两类设备虽功能定位不同，但共同目标是降低 SMT 不良率、提升生产效率。随着智能制造技术的不断渗透，钢网检查机将向更智能、更高效、更集成的方向发展，为电子制造品质升级提供坚实支撑。
