引入全自动钢网检查机 SMT 生产质量管控升级

一、背景与挑战

为什么要做钢网管控

随着 SMT 制程向高密度、高精度方向快速发展，锡膏印刷作为前端核心工序，素有 “七分在前端” 的关键地位。钢网作为锡膏印刷的核心载体，其品质状态直接决定整条产线的焊接良率。

在实际生产过程中，钢网堵孔、毛刺、张力异常等细微缺陷，会在印刷环节被持续放大，并直接传导至贴装与回流焊接工序，引发一系列质量问题：

• 锡膏少印、多印、桥连、漏印；

• 元件贴装偏位、立碑、偏移；

• 回流焊后短路、虚焊、产品可靠性下降。

传统管控模式主要依赖人工目检 + 张力计抽检，存在明显短板：

• 检测效率低，难以适配高频换线；

• 判定主观性强，标准不统一；

• 缺陷易漏检，数据无法完整追溯；

• 无法满足高端电子制造对品质稳定性与一致性的严苛要求。

因此，建立一套可量化、自动化、数据化的钢网质量管控体系，已成为保障印刷品质、提升后端良率的必要前提。

二、解决方案概述

我们怎么做

 针对 SMT 行业钢网管控痛点，我司推出自主研发全自动钢网检查机，专为 SMT 现场钢网全流程质量管控设计。设备在保证高精度检测的同时，实现真正意义上的降本、提质、增效，从源头解决长期存在的隐性质量风险。

通过在钢网上线前完成全方位数据采集、智能比对与缺陷分析，实现钢网状态可视化、标准化、数字化管控，从前端筑牢锡膏印刷质量基础。

三、核心技术实现流程

设备是如何做到的

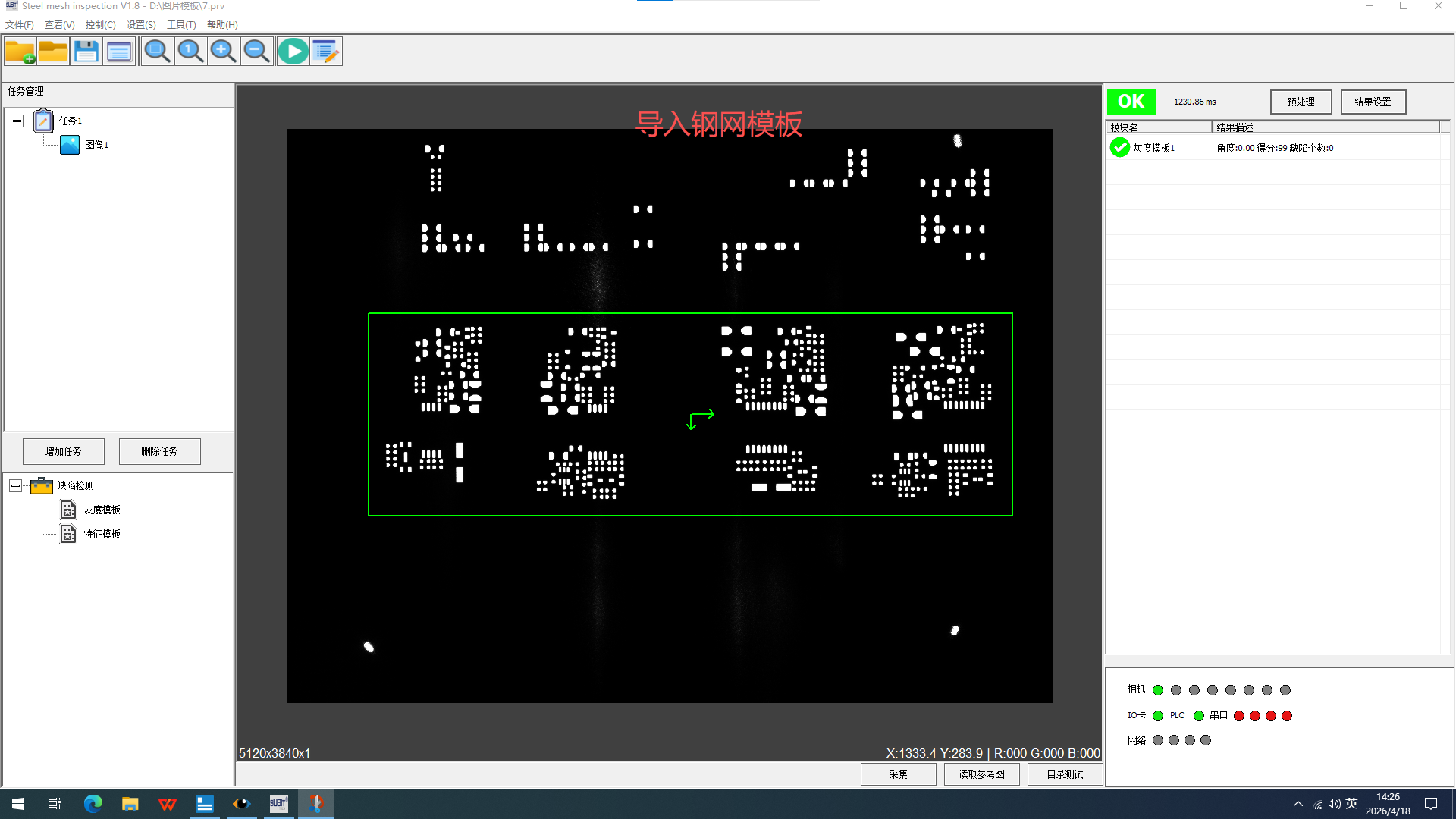

1. 建立标准模板 —— 定义 “合格钢网” 统一基准

• 对供应商来料检验合格的钢网进行高精度扫描与数据采集；

• 建立该型号钢网的标准图像模板；

• 以此作为后续所有现场检测的唯一判定基准，确保标准统一、客观公正。

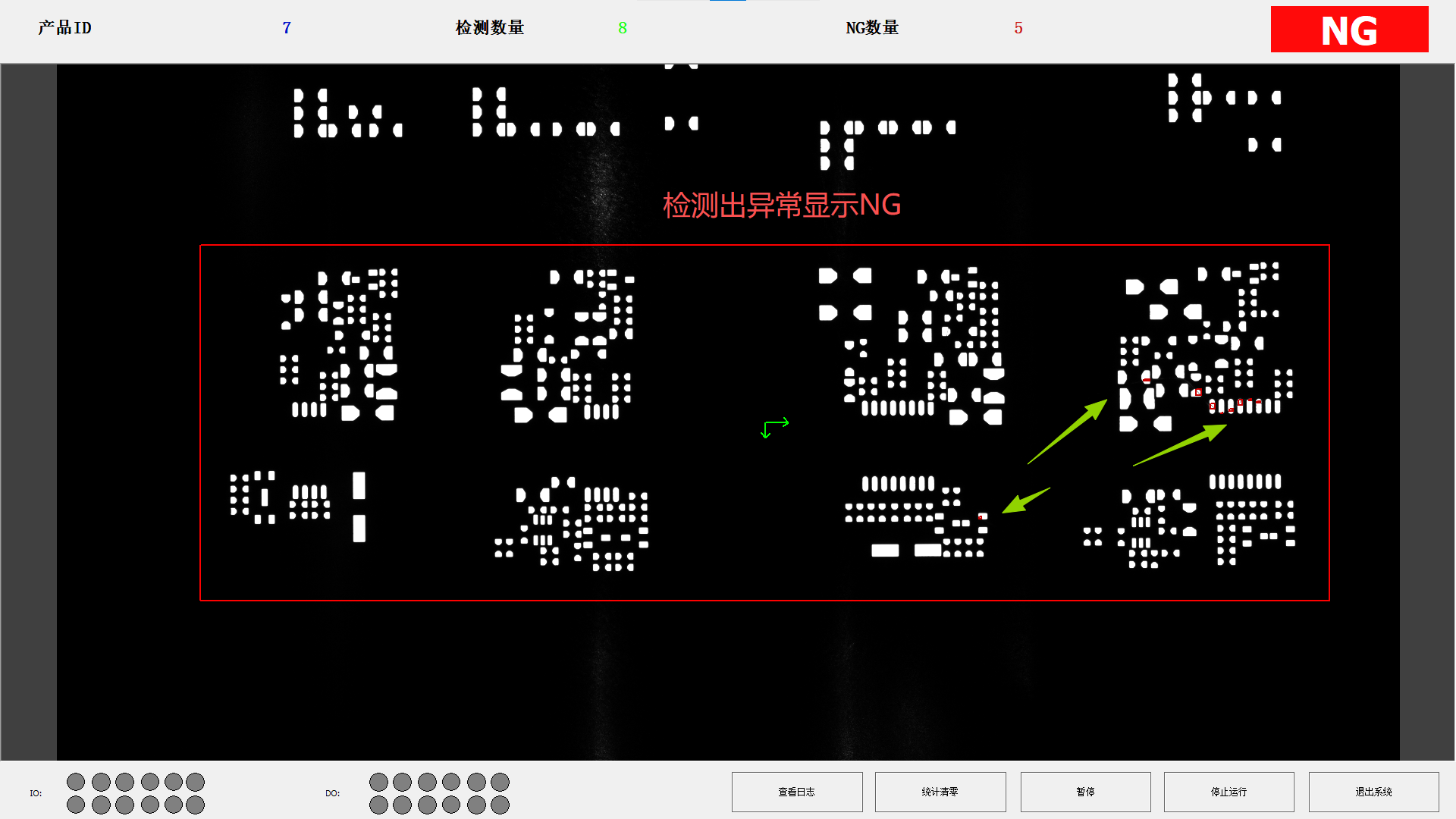

2. 印前钢网表面质量检测 —— 堵孔、毛刺、残留精准识别

• 钢网清洗完成、正式上线生产前，设备自动采集当前钢网表面数据；

• 与原始标准模板进行高精度图像比对；

• 精准识别锡膏残留、微堵孔、部分堵孔、孔壁毛刺、开口变形等细微缺陷；

• 缺陷图像与对比数据自动保存，支持追溯、复判与质量分析。

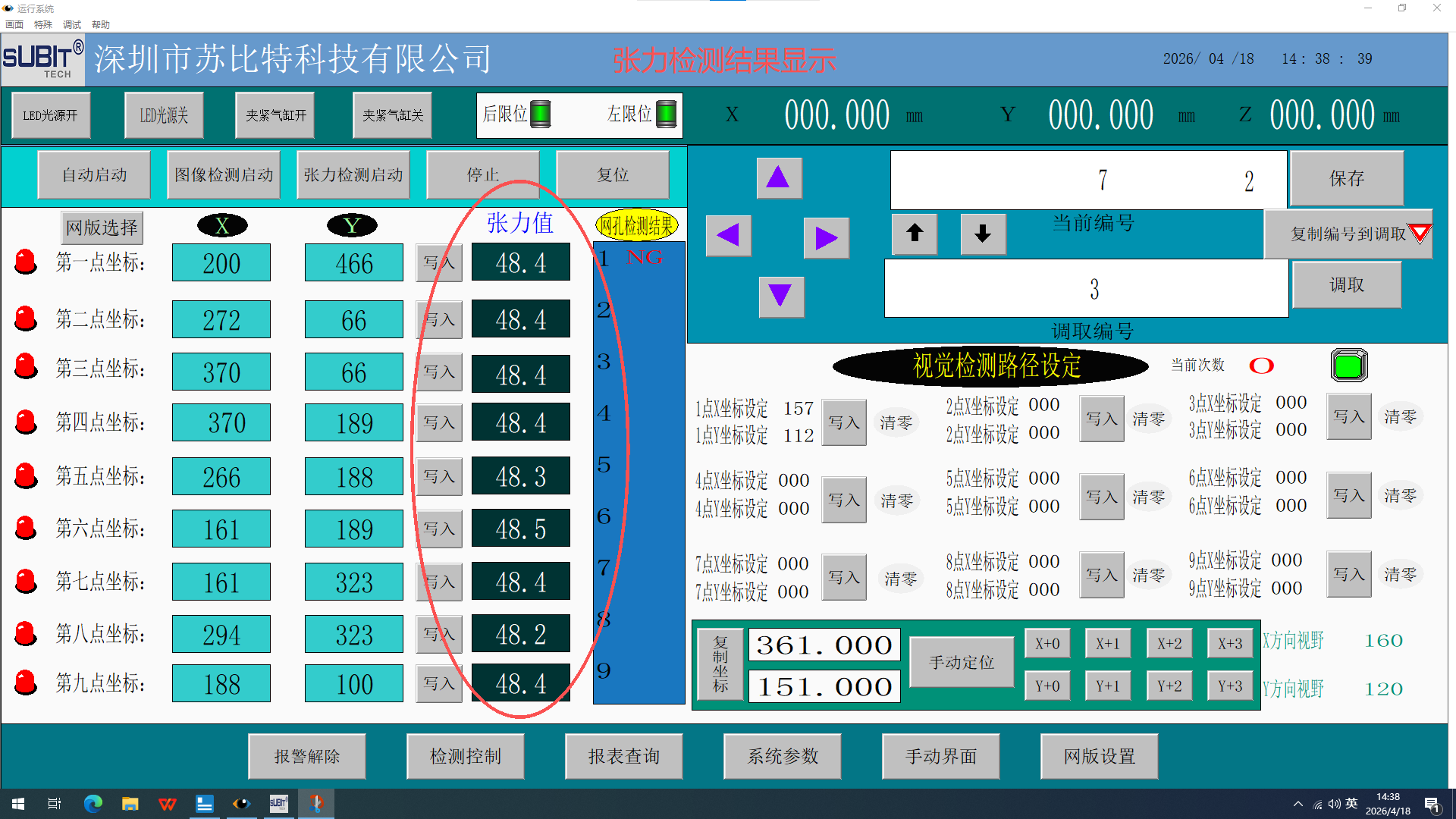

3. 印前钢网张力实时监测 —— 张力状态数据化呈现

• 设备对清洗后钢网进行全场张力数据采集；

• 实时显示张力数值及分布云图，直观反映钢网平整度与使用状态；

• 为印刷参数调整、钢网保养及更换决策提供客观数据依据。

4. 自动判定与预警 —— 合格与否由数据说话

• 系统根据预设工艺公差范围，综合评估：

• 表面缺陷类型与严重程度

• 张力值是否在合格区间

• 自动输出合格 / 不合格判定结果及完整检测报告；

• 对不合格钢网实时预警拦截，避免异常钢网流入产线。

四、设备核心优势与客户价值

• 极简操作，快速上手现场操作人员经 2–4 小时培训即可独立上岗，软件界面简洁直观，大幅降低人员技能依赖。

• 高速高效，适配产线节奏单次检测时间≤1 分钟，不挤占生产节拍；支持高频抽检与全检模式，满足高换频、高产能场景。

• 精准可靠，降低质量风险突破人工目检盲区，稳定检出微米级缺陷；消除经验判断差异，减少人为漏检、误判。

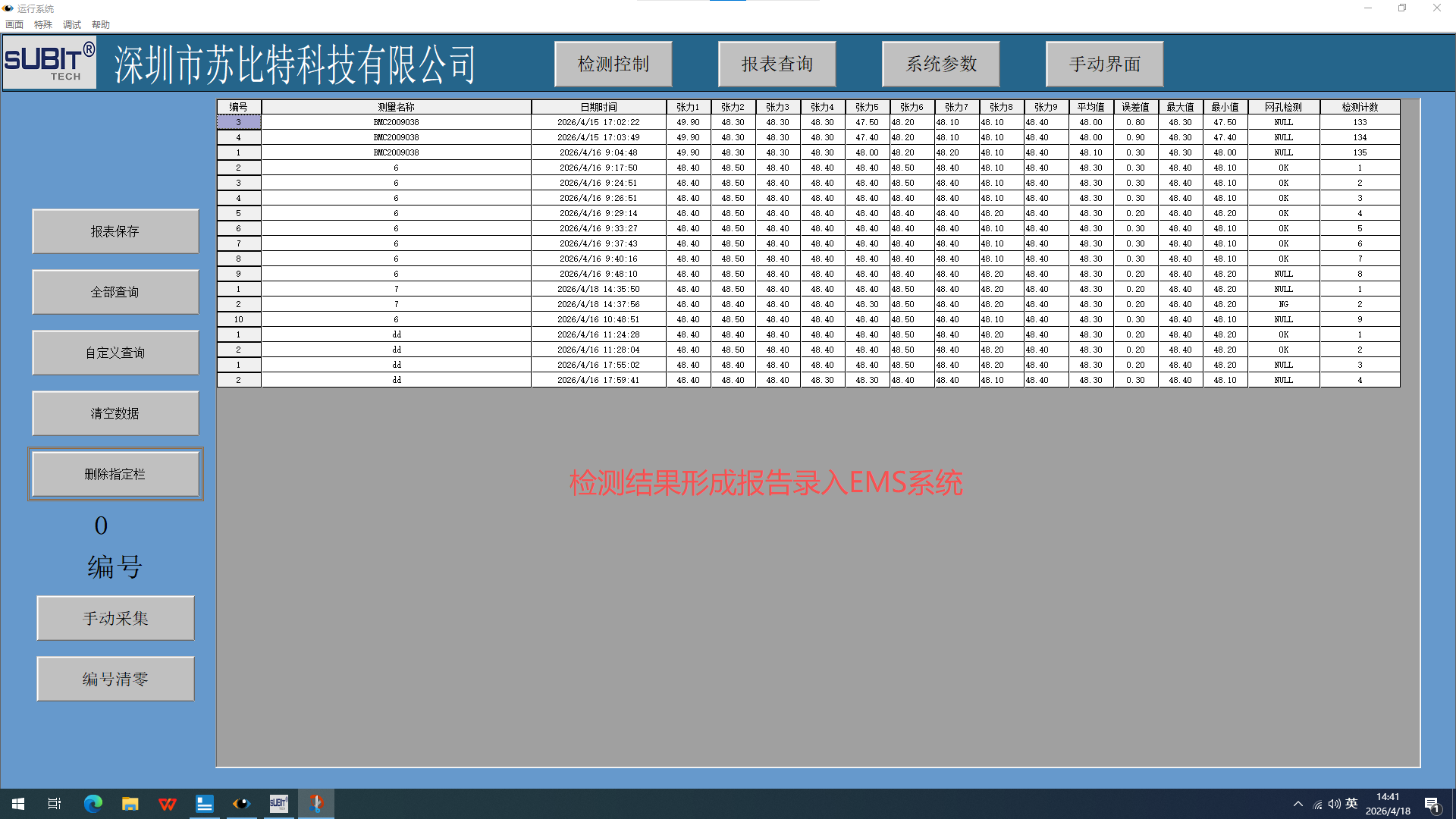

• 数据化管理，助力持续改善检测数据与判定结果自动存档可追溯；支持与 MES 等系统对接，实现钢网全生命周期管理；为工艺优化、质量分析、供应商评价提供真实连续的数据支撑。

五、总结与应用价值

引入全自动钢网检查机后，企业可实现四大核心升级：

• ✅ 钢网质量从 “经验管控” 升级为 “数据管控”；

• ✅ 印刷缺陷率显著下降，后段返修与物料报废大幅减少；

• ✅ 产线换线效率、钢网清洗与维护效率明显提升；

• ✅ 产品质量一致性增强，整体良率与客户满意度同步提高。

本方案不仅解决了 SMT 行业长期存在的钢网检测痛点，更为高端电子制造提供稳定、可靠的前端质量保障，助力企业实现精益化、智能化生产升级。
